Блоки ТЭН (ТЭНБ)-(СЭВ)-(СЭМ)

Блоки ТЭН (ТЭНБ) применяются в основном для нагрева жидкостей и масла и используются в водонагревателях, парогенераторах, котлах эван и в других промышленных и бытовых установках. Конструкция ТЭНБ представляет собой один или несколько двухконцевых трубчатых электронагревателей герметично закрепленных на общем фланце. В зависимости от рабочего давления в установках ТЭНы крепятся к фланцу с помощью пайки или опрессовки. Фланцы изготавливаются из различных материалов (углеродистая сталь, нержавеющая сталь, латунь…) и могут крепиться в комплектуемых установках различными способами ( резьба, шпильки, болты, прижимные пластины…) .



Пример условного обозначения ТЭНБ:

ТЭНы трубчатые

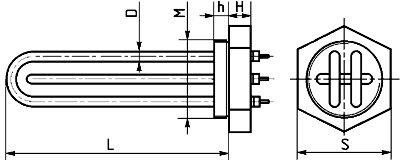

L – посадочный размер блока

D – диаметр ТЭНа

М – размер резьбы фланца

h – длина резьбы фланца

H – толщина фланца

S – размер шестигранника



ТЭНы трубчатые

ТЭНы трубчатые



Возможно изготовление блоков ТЭН,в состав которых входят электронагреватели различной длины и различной мощности. В этом случае в условном обозначении марки и количество ТЭН, входящих в состав блока указываются через запятую. В блоки могут собираться также ТЭНы патронного типа и оребренные ТЭНы. Часто в блоках ТЭН предусматриваются посадочные места для датчиков температуры и иных устройств.



  Характеристика

  ТЭНБ-3 (СЭВ-3)

  ТЭНБ-6 (СЭВ-6)

  ТЭНБ-9 (СЭВ-9)

  ТЭНБ-12 (СЭВ-12)

  ТЭНБ-3Z (СЭМ-3)

Мощность кВт. 3.0 6.0 9.45 12.75 3.0
Напряжение В. 220/380 220/380 220/380 220/380 220/380
Среда вода вода вода вода масло



Расчет расходов на нагрев воды

Сколько кВт·ч энергии тратится на нагрев воды

Температура холодной воды, °C:

=  °C

* Водопроводная вода: зимой 4-8°C, летом 16-18°C

Температура нагретой воды, °C:

=  °C

* Для комфортного мытья надо 35-40°C, температура кипения 100°C

Объём или масса нагреваемой воды, л или кг:

=  литров (кг)

* Для воды объем в литрах равен массе в килограммах, а 1 кубометр = 1000 литров

КПД нагревателя, %:

=  %

* Коэффициент полезного действия: эл. чайник 95-98%, водонагреватель 95-99%, электроплита 50-70%

Расход электроэнергии на нагрев:  кВт·ч ( МДж)

* Столько энергии насчитает электросчётчик

Энергии уходит исключительно на нагрев:  МДж   ( Гкал)

* Такое количество теплоты нагревает воду до заданной температуры (без учёта потерь)

Потери энергии по кпд:  МДж   ( Гкал)

* Потери энергии при нагреве

Сколько стоит разогрев воды

Тариф на электроэнергию, руб за кВт·ч:

= руб за кВт·ч

Распространенные тарифы:

4,68     3,53     3,64     3,08

3,28     2,47     2,55     2,15

Стоимость разогрева воды:  рублей

Сколько времени нагревается вода

Мощность нагревателя, кВт:

= кВт   ( Вт)

Время нагрева:  ч  мин  с  (или  ч)



Подробное описание

Трубчатые электронагреватели (ТЭНы) являются наиболее распространенным видом нагревательных элементов. ТЭНы могyт отдавать тепло конвекцией, теплопроводностью (металл/металл),излучением. Могут иметь самую высокую степень защиты от пыли и влаги. Могут иметь степень взрывозащищенности EExd || CT6, работают при давлении более 300 бар. Мы можем изготовить ТЭНы в соответствии с чертежами, моделями,образцами и шаблонами. Максимальная длина ТЭН согласно ГОСТ 13268-88 — 6,3 метра, минимальная — 22 см. На нашем заводе, расположенном в Твери можно изготавливать ТЭНы диаметром 8,5 мм, 13 мм, 12,5х6,5 мм (плоские одноконцевые).
