Трубчатые электронагреватели с оребрением (ТЭНР)

Трубчатые электронагреватели с оребрением (ТЭНР) применяются в основном для нагрева движущегося или спокойного воздуха и используются в промышленных и бытовых электрокалориферах, конвекторах, тепловых пушках и в других установках. Реже оребренные ТЭНы применяются для нагрева жидкостей. Конструкция ТЭНР представляет собой двухконцевой трубчатый электронагреватель круглого сечения с плотно прилегающим к его активной поверхности оребрением, выполненным из стальной гофрированной ленты навитой на оболочку ТЭН по спирали. Внутренняя конструкция оребренного электронагревателя аналогична конструкции двухконцевого ТЭНа. Оребрение изготавливается из ленты толщиной 0,3 мм, шириной 10 мм. С целью соблюдения однородности материала и недопущения разницы в коэффициентах теплового расширения оболочки ТЭН и оребрения, лента используется из нержавеющей или из углеродистой стали.



Условное обозначение ТЭН воздушные

ТЭНы трубчатые



ТЭНы трубчатые

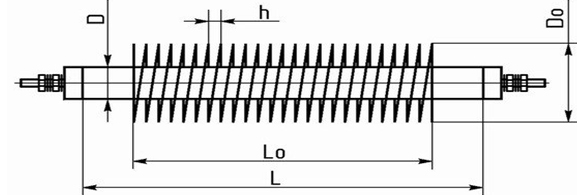

L – развернутая длина;

Lo – длина оребрения;

D – диаметр оболочки;

Do – диаметр оребрения;

h – шаг оребрения.



ТЭНы трубчатые

ТЭНы трубчатые

ТЭНы трубчатые

L – длина рабочей части ТЭН
D – диаметр ТЭН
Lk – глубина заделки шпильки (холодная часть)
В. Обозначение ТЭН







А — резьбовые шпильки

Б — штуцера

ТЭН – двухконцевые – крепежные элементы

Трубчатые электронагреватели (ТЭН) применяются в основном для нагрева воды,

Трубчатые электронагреватели (ТЭН) применяются в основном для нагрева воды,

Трубчатые электронагреватели (ТЭН) применяются в основном для нагрева воды, Для надежного крепления ТЭН в комплектуемых изделиях электронагреватели оснащаются необходимыми крепежными элементами (штуцера, втулки, пластины …) Наиболее часто ТЭНы крепятся к стенкам изделий при помощи штуцеров. Штуцер (резьбовая втулка с упорным фланцем) закрепляется на электронагревателе способом прессовки, пайки или сварки в зависимости от условий работы ТЭН в той или иной нагреваемой среде.

креплениеТЭН

ТЭН



Наиболее часто применяются штуцера с размерами приведенными в таблице.

Диаметр оболочки ТЭН (мм) М – размер резьбы L – длина (мм) S – толщина фланца (мм) D – диаметр фланца (мм)
8,5 М 14 х 1,5 18 3 20
10 G 1/2''
24 4 30
М 16 х 1,5 18 3 25
13 G 1/2'' 24 4 30
М 22 х 1,5 22 4 30



Из перечисленных размеров хотелось бы выделить, как самый технологичный, вариант штуцеров с трубной резьбой G 1/2'' (наружний диаметр резьбы – 20,96 мм). Применение этого типоразмера штуцеров не потребует дополнительных затрат на ответные гайки и уплотнительные прокладки, так как размер G 1/2 '' является одним из основных размеров отечественного и импортного сантехнического оборудования. При заказе Вы можете выбрать один из предложенных вариантов или указать требующиеся размеры штуцера. Чаще всего штуцера изготавливаются из углеродистой стали. По Вашему желанию возможно изготовление штуцеров из нержавеющей стали (для ТЭН работающих в агрессивных средах, в пищевых установках, в медицинских дистилляторах) и других материалов. Всевозможные другие крепежные элементы могут быть изготовлены из различных материалов и закреплены.



Подробное описание

Трубчатые электронагреватели (ТЭНы) являются наиболее распространенным видом нагревательных элементов. ТЭНы могyт отдавать тепло конвекцией, теплопроводностью (металл/металл),излучением. Могут иметь самую высокую степень защиты от пыли и влаги. Могут иметь степень взрывозащищенности EExd || CT6, работают при давлении более 300 бар. Мы можем изготовить ТЭНы в соответствии с чертежами, моделями,образцами и шаблонами. Максимальная длина ТЭН согласно ГОСТ 13268-88 — 6,3 метра, минимальная — 22 см. На нашем заводе, расположенном в Твери можно изготавливать ТЭНы диаметром 8,5 мм, 13 мм, 12,5х6,5 мм (плоские одноконцевые).
